F-104J 是日本在第 2 次防卫计划中为其航空自卫队选定的防空截击机，是在 G 型基础上研制的F-104的防空截击型，由日本三菱公司仿制生产。最初同美国提供 3 架整机，前 29 架美国提供零部件，由三菱公司组装，总共生产了 210 架，于1967年全部交付完毕。其武器系统按截击要求配置，去掉了轰炸设备，雷达改装成 NASARR 的截击型F-15J。整个火控系统总重大约只有 160 千克。原型机于1961年6月30日在洛克希德公司首飞后分解运到日本，重新组装后于1962年3月8日在小牧基地开始试飞。3月22日驻在千岁基地的第 2 航空团临时成立了F-104J 培训队，从1963年起，先后组建了 7 个飞行中队。1963年3月5日正式组建成最初的训练部队第 201 中队，该部队在第 5 航空团的第 204 中队组建前一直担负训练任务。1964年6月25日组建的第1支作战部队是第 203 中队。同年还组建成第 5 航空团（驻新田原基地）的第 202 和 204 中队，1965年组建成第 6 航空团（驻小松基地）的第 205 中队和第 7 航空团（驻百里基地）的第 206 中队，1966年3月31日组建成第 7 航空团的第 207 中队。1974年、1978年和1981年第 201 中队、第 206 中队和 205 中队的F-104J 战斗机退出现役，部队解散。

　　1982年以后第 202 中队、第 203 和第 204 中队先后换装成F-15J 战斗机，1985年以后第 207 中队散，到此日本的F-104J 战斗机全部退役。

　　F-104DJ 是 J 型战斗机的双座教练型，总共生产了 20 架，全部由洛克希德公司制造，没有装备火力控制设备。于1961年8月26日首飞，1962年1月运到日本。随同F-104J 一起退役。

　　F-104J 是防空截击机，主要装备的是空对空武器。保留了机头固定安装的 20 毫米 M61“火神”6 管炮（备弹量最多为 750 发），每个翼尖挂架可挂1枚“响尾蛇”或日本研制的 AAM-1 空对空导弹，每个翼下挂架可挂1～2 枚上述空对空导弹或1个火箭弹发射器。炮舱内不装机炮时可装1个462升的油箱。

墙角野猫

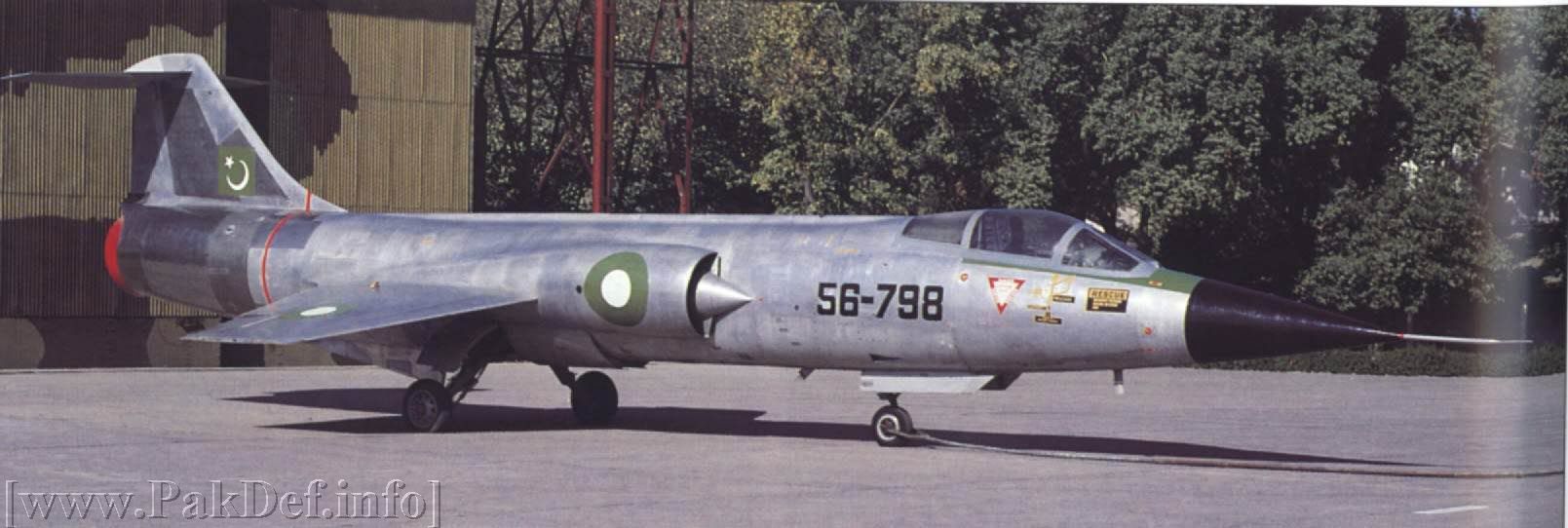

　1960年5月26日，台湾接收了第一批F-104A/B ，从而开始了台湾飞行员的噩梦。F-104各型军机在台湾的 35年时间，总架数在 200 架以上。下图为巴基斯坦的F-104。

　　被称为“飞行棺材”的F-104有致命性缺点，例如，它的机身长、机翼短小，升力自然受限制，遇到发动机熄火故障，不能像大飞机飘滑降落，有人形容，这时的F-104机会像一块废铁一样从空中掉下来。

　　“飞行棺材”的称号即是德国人喊出来的，原因是西德山区气流不稳，曾遇过F-104在一天内四架撞毁，西德国会群起反对军方再使用F-104战机﹔然而台湾却从西德买来一批F-104G 型机，结果这批飞机却是德国人封存的仓储机，修护人员还从封箱内抓出一堆死青蛙、死老鼠。

　　在台湾，F-104失事频传，早年军方封锁消息，外界还不得而知，根据统计，F-104战机已造成八十四位飞行员殉职，1978年底至1979年底，即六次失事，损失八架飞机，六位飞行员丧生。

　　而美国洛克希德公司早已于1972年停产该机，F-104成为各国航空博物馆的古董陈列品﹔但在台湾却仍是空军第一线的主力战机。空军透过各种管道向巴基斯坦等国购买退役的F-104，来更换零件，空军内部将这种做法比喻为“死刑犯的捐赠器官”﹔一位基地队长形容说，“台湾的F-104除了编号没换，其他部份都换过了”。

　　F-104在台湾服役 35年，可谓垂垂老矣，经过各种的延长寿命做法，国外订为飞行安全时数 4,000 小时的F-104，台湾却订在 6,000 小时，甚至还更高。

墙角野猫

F-14 TOMCAT双座双发变后掠翼舰载多用途重型战斗机，中文名“雄猫”，用于海军护航防空、遮断和空中支援。《TOP GUN》里TOM CRUISE驾驶的战机。F-14是第三代战斗机里第一个装备部队的，也是战后第三代战斗机(相当于苏联的第四代)中最早服役的战斗机，比苏联相应的战斗机提前十年出现，令美国海军获得了极大的领先优势。

F-14承包商是 诺斯罗普·格鲁门 公司。67年底开始研制，首飞时间是70年12月21日，用于取代海军的F4战斗机。72年5月交付使用。

墙角野猫

右图是70年代末80年代初拍摄的，F-14涂着鲜艳的彩色图案，容易被敌人发现。后来由于苏联的威胁加大和迷彩色研究的进展，开始改用灰暗的浅灰色迷彩。当时的飞行员非常喜欢使用骷髅头等暴力或半裸美女之类的图案作徽志，够“自由化”(想起了《超时空要塞》)。后面的大型螺旋桨飞机是E-2C预警机，是海军各种战斗活动的空中指挥所。

其气动布局采用了NASA在60年代后期提出的双发双垂尾变后掠中单翼方案。广泛使用钛合金，部分采用硼复合材料，以便获得较高的强度重量比。机体的设计疲劳寿命为6000飞行小时。材料中铝合金占39.4％，钛合金占24.4％，钢占17.4％，有一定比例的复合材料。钛合金锻件机械加工材料利用率为25％。为了减少研制的风险，第一种生产型采用了原来为F-111B战斗轰炸机研制的TFE-30涡扇发动机和机载武器系统。

机翼为变后掠中单翼。设计要求是：减少翼载来保证机动能力；用前、后缘空战机动襟翼来改善跨音速机动性；尽量减少停放占用的面积。变后掠机翼外翼段较短，这样就可减轻转轴结构的重量，但增大了罩在中央翼盒上的“翼套”，转轴距机身对称面2.72米。飞行中机翼后掠角的变化范围为20°～68°，由机载设备根据飞行状态自动调节，最大变化速度为7°/秒。也可以由驾驶员手动调节。停放时后掠角最大可达75°以减少占用面积。可动段具有全翼展两段式前缘缝翼和三段式后缘单缝襟翼，在起降和机动飞行时使用。每侧上翼面各有3块扰流板，当后掠角小于57°时自动接通，用于辅助横侧操纵和着舰时减速用。为控制机翼后掠角变化时压力中心移动提供俯仰配平升力和降低翼载荷，在机翼固定段前缘设计了可动前置扇翼，最大转动角为15°。

全金属半硬壳式结构机身采用机械加工框架，钛合金主梁及轻合金应力蒙皮。前机身由机头和座舱组成，停机时机头罩可向上折起。中机身是简单的盒形结构可贮油。后机身从前至后变薄，尾部装外伸的排油管。后机身上下还有减速板，上一下二，在剧烈俯冲和发射导弹时打开，着陆时下减速板锁死。

尾翼由双垂尾和可差动的全动平尾组成。平尾的偏转角为+15°～-35°，差动平尾起副翼的作用。垂直安定面与后机身的钢质加强框连接。方向舵也采用蜂窝增强的化学铣切合金蒙皮。可收放前三点式起落架和A-6攻击机相同。主起落架向前收起时机轮转90°收入发动机进气道下部，前起落架向前收入机身舱内。机轮为无内胎轮胎，内充氮气，压力为16.9～24.1×105帕(17.2～24.6公斤/厘米2)。双轮式前起落架的撑杆用作弹射起飞时的挂钩。着舰钩装在后机身下面的整流罩内。从1981年春开始用古德伊尔公司的碳刹车装置取代了原先采用钢刹车装置，进一步减轻了重量。

采用直通道的二元外压式进气道，置于机身两侧固定翼段下方，距机身有25厘米的间隙，以消除附面层的影响。进气道内有多激波可调斜板系统，可以由机载设备在所有飞行条件下自动调节，保证发动机得到合适的气流。进气道结构大部分用铝合金蜂窝结构，长约4.27米。后短舱采用胶接钛合金蜂窝结构，长约4.88米。早期生产的飞机装两台普拉特· 惠特尼公司的TF30-P-412加力式涡轮风扇发动机，单台加力推力93千牛(9490公斤)。其安装管道可以开启，能在180°范围内进行保养。从1983财政年度开始生产的飞机改用TF30-P-414A发动机，其额定功率值不变。从1986年起采用F110-GE-400发动机，单台加力推力124.5千牛(12700公斤)。采用加雷特公司ATS200-50空气涡轮起动器。整体外翼油箱，每个油箱可载油1117升；后机身发动机之间载油2453升；机翼传载结构的前方载油2616升；另外有两个供油油箱，总共可载油1726升。机内油箱载油量9029升。在每个进气道下方可以携带一个副油箱，每个载油1011升。可收放式空中受油箱置于前座舱前方附近机身的右侧。采用气动引射式收敛·扩散喷管。

墙角野猫

F-14A型是第一种生产型，装两台TF30-P-412发动机，单台加力推力93千牛(9490公斤)。83到85年交付的飞机换装了TF30-P-414A发动机。下面三图由上至下分别为VF101、VF102、VF111三个中队的F-14A。F-14+是A型的改型，改动不大，采用F110-GE-400发动机，推力增加，油耗降低。

RF-14A是A型外挂侦察设备吊舱而成的侦察机，不挂吊舱时战斗力仍与A型相同。该吊舱重748千克，置于机身腹部两个发动机舱中间，距机身0.38米。舱内有四种主要设备：头部装一台CAIKS-87B分幅照相机，向前或向下拍摄；费尔柴尔德公司的KA-99低中空三镜头全景照相机；霍尼韦尔公司的AN/AAM-5侦察装置；地面检查维护和控制数据显示装置。在1980～1981年共有49架F-14A改装成可载侦察吊舱的RF-14A。

这架着舰中的F-14A，主进气口已经关闭，改由辅助进气口进气。

墙角野猫

F-14B型的机体、电子设备和武器与A型相同，改装F401-PW-100发动机，单台加力推力125千牛。下面两图为VF11中队的F-14B，上图为70年代涂装，色彩鲜艳；下图为80年代后的灰色迷彩涂装，色彩黯淡，不易为视觉发现，而原有的图案还依稀可见，图中还可以看到收敛扩张喷口的不同状态。

这架是著名的VF130中队的F-14B，配有招牌队徽骷髅头。

墙角野猫

F-14C是B的改进型。采用更先进的火控系统，具有全天候空地武器投放能力。

墙角野猫

F-14D更新了发动机和简化了电子设备和武器系统。动力装置是两台普惠公司TF30P412涡扇发动机，单台加力推力93千牛。后来使用通用电气公司的F110GE400涡轮风扇发动机，单台加力推力124.5千牛。F-14D上大约有60%的模拟电子设备更新为数字式设备，改装新的武器管理、导航、显示和控制系统，利顿公司AN/ALR-67威胁告警系统和目标识别系统由MIL-STD-1553B数据总线联结，机载威斯汀豪斯ITT AN/ALQ-165电子干扰机(ASPJ)，联合战术信息发布系统，前视红外搜索跟踪传感器，电视摄像机。以上系统与F-18和最新的A-6上的系统有很好的兼容性。休斯公司新研制的AN/APG-71雷达取代了F-14标志性的AN/AWG-9雷达，其电子对抗能力有了很大提高，具有单脉冲角度跟踪、数字式扫描控制、目标识别和空袭效果评价能力。该雷达所采用的新型高速数字信号处理器是AN/APG-70雷达上数字处理器的改进型，AN/APG-70雷达用于美国空军的F-15多阶段改进计划。现役的F-14于1991年5月全部配备了Tape 115B计算机软件，具有用常规炸弹执行对地攻击任务的能力。在新的F-14D上采用ALR67威胁警告及辨认系统的自卫干扰机、联合战术信息分配系统，红外搜索和跟踪传感器和电-光侦察装置。F-14D采用先进中距空空导弹(AMRAAM)。下面三图为VF9中队黑色涂装的F-14D和VF11中队的F-14D。

墙角野猫

F-14D的前后座舱

F-14D剖视图

机头下部的是F-14的电视红外观瞄舱，机身侧部的是机炮口整流罩。

墙角野猫

下图为加装了LANTIRN吊舱的F-14，对地攻击性能大大增强。

下图是RF-14A，侦察型。加装了光学侦察照相机，机腹下挂有摄影侦察吊舱。
